Archimate

Note

Archimate è un linguaggio di modellazione grafica per l'Enterprise Architecture sviluppato da The Open Group. Archimate adotta un approccio a livelli e orientato ai servizi, suddividendo l'architettura in tre principali strati:

  • Business Layer
  • Application Layer
  • Technology Layer

Questi strati si ispirano ai concetti del framework di Zachman, ma si concentrano su aspetti specifici legati alle esigenze di diversi stakeholder.

Gli stakeholder principali che consideriamo sono:

  • Stakeholder di business: interessati alla definizione dei servizi da offrire, al loro target e alle funzioni aziendali coinvolte.
  • Stakeholder applicativo: preoccupati degli applicativi da realizzare, dei dati da gestire e delle interazioni con i servizi.
  • Stakeholder infrastrutturale: focalizzati sulle piattaforme tecnologiche necessarie per implementare i servizi.
Modello a servizi

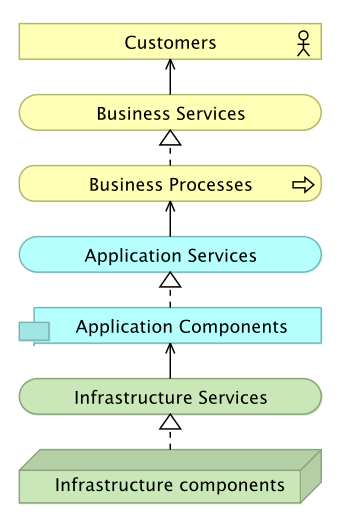

Archimate pone enfasi sulla distinzione tra interfaccia e implementazione. Questo approccio è illustrato in un esempio classico: un servizio di ristorazione, dove l'interfaccia comprende la sala e i camerieri, mentre l'implementazione corrisponde alla cucina e al personale. La relazione tra interfaccia e implementazione è definita come realisation relation, mentre la relazione tra componenti e servizi necessari è chiamata serving relation.

center

Classificazione degli elementi

I costrutti di Archimate Core sono organizzati sulla dimensione dei livelli e degli aspetti. Come sappiamo già i livelli sono Business, Application e Technology, mentre gli aspetti sono:

  • Passivo: struttura statica
  • Comportamentale: azioni del sistema
  • Attivo: soggetti che eseguono le azioni

Elementi principali del modello

Componenti

I componenti sono gli elementi essenziali per descrivere la struttura di sistema e sono organizzati in base ai libelli e gli aspetti. Graficamente gli elementi attivi sono rappresentati da rettangoli semplici, quelli comportamentali da rettangoli con angoli arrotondati e quelli passivi da rettangoli con una banda superiore aggiunta.

Inoltre ci possono essere delle decorazioni, che indicano il tipo specifico di comportamento (per esempio un icona ellittica per i servizi e un'icona freccia per i processi)

Relazioni

Le relazioni definiscono i collegamenti tra elementi e sono classificate in strutturali e dipendenza. Le relazioni strutturali sono:

  • Composizione: lega un elemento ai suoi componenti.
  • Realizzazione: indica che un elemento realizza un altro.
  • Assegnamento: associa un elemento a chi lo esegue.

Le relazioni di dipendenza sono invece:

  • Accesso: un elemento utilizza un altro.
  • Serving: collega un servizio a un elemento che lo utilizza.

Gli elementi principali del livello business sono:

  • Servizio business
  • Funzione business
  • Oggetto passivo

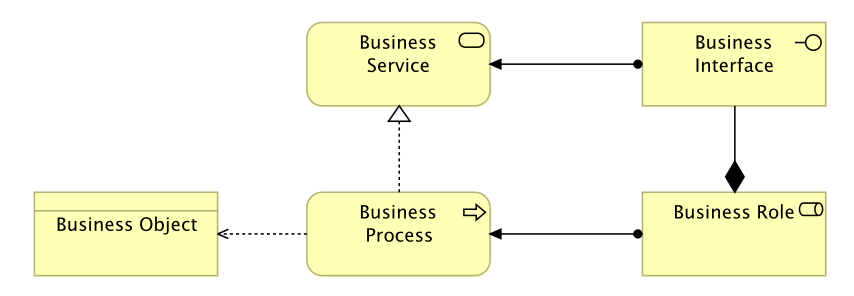

center

Example

Un servizio business ("Document creation") è realizzato da una funzione business ("Write Answer"), che utilizza un oggetto passivo (documento testuale).

Gli elementi principali del livello applicazione sono:

  • Servizio applicativo
  • Funzione applicativa
  • Oggetto dati
  • Componente applicativo

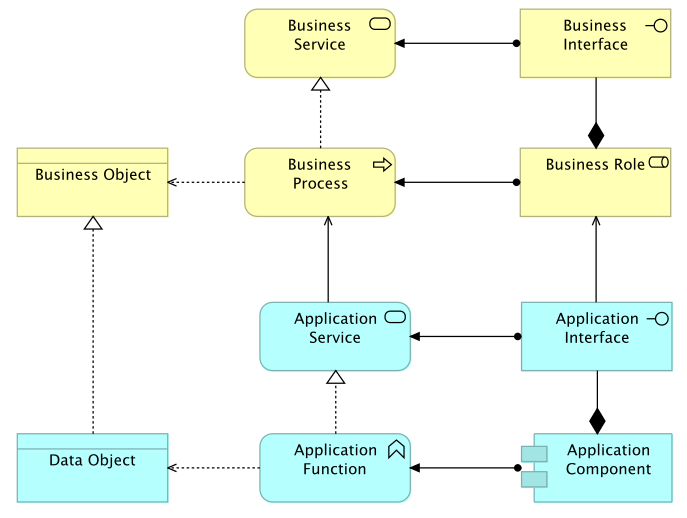

center

Example

Un servizio applicativo ("Document creation") è realizzato da una funzione applicativa ("Editing"), che utilizza un oggetto dati ("Word Document") e viene eseguita da un componente applicativi (programma di elaborazione testi)

Gli elementi principali del livello tecnologico sono:

  • Servizio tecnologico
  • Funzione tecnologica
  • Nodi
  • Artefatti

center

Example

Un servizio tecnologico ("Database server") è realizzato da una funzione tecnologica ("SQL server") e viene eseguito su un nodo (un server con SO e software di condivisione file).

Nodi

I nodi rappresentano le infrastrutture hardware/software a diversi livelli di dettaglio:

  • Livello alto: il nodo è considerato un unico elemento.
  • Livello medio: il nodo include componenti raggruppati.
  • Livello dettagliato: Il nodo mostra tutti componenti.
