Convertitore AD

Note

Un convertitore AD (o voltmetro) è uno strumento che riceve in ingresso una tensione analogica e la digitalizza discretizzando il dominio del tempo e dell'ampiezza. In particolare, la quantizzazione nel dominio del tempo avviene con risoluzione .

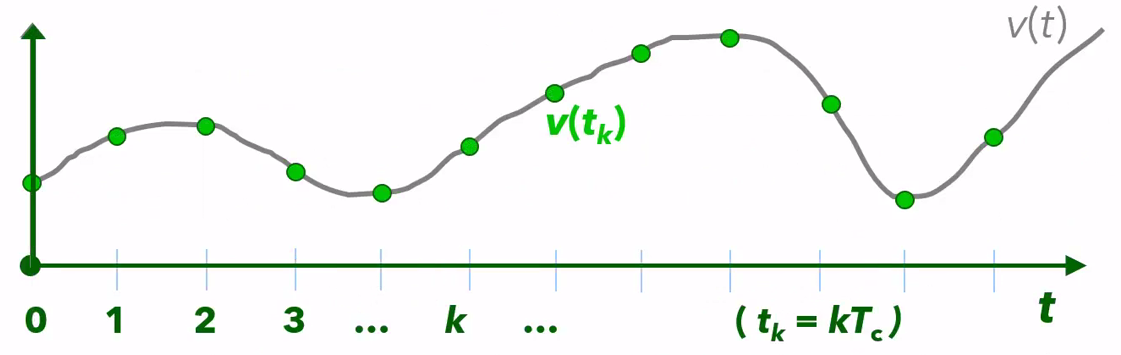

La discretizzazione nel tempo avviene campionando la tensione (segnale) in istanti di tempo regolarmente spaziati di una distanza periodo di campionamento ( frequenza di campionamento).
Pasted image 20241104185622.png

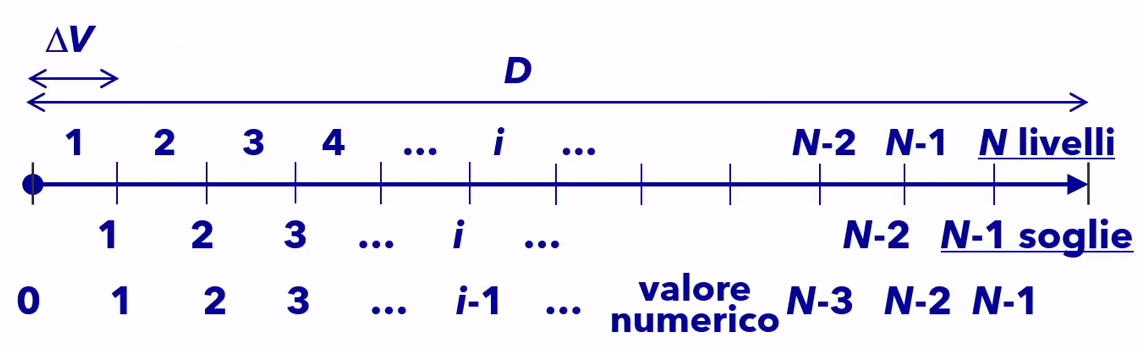

La quantizzazione in ampiezza avviene suddividendo la dinamica di misura in sotto-intervalli di larghezza costante risoluzione. A tutte le tensione analogiche che cadono nell'intervallo -esimo si associa un unico valore numerico: l'intero che identifica l'intervallo in questione.
Pasted image 20241104190151.png
