Protocolli di comunicazione

Interfaccia seriale RS-232

Note

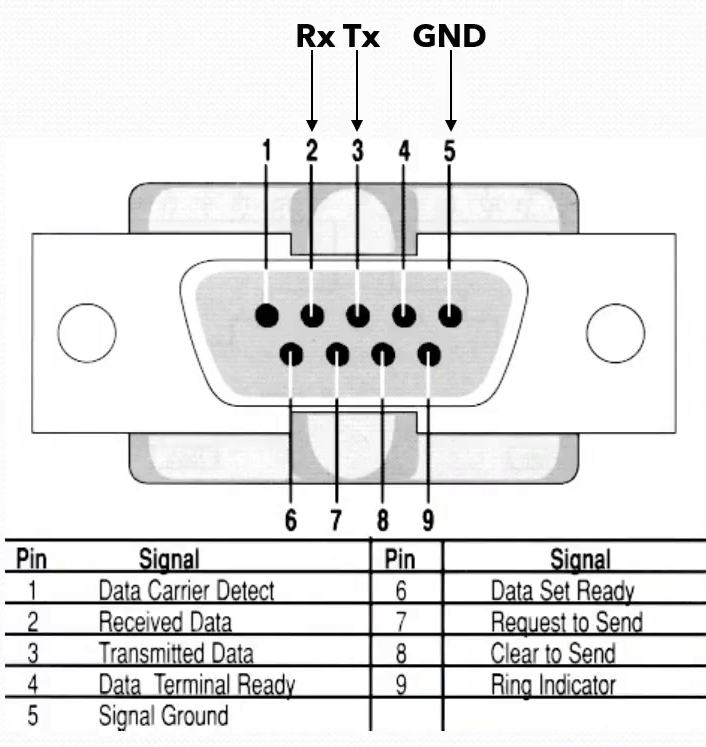

La comunicazione seriale è a tre vie:

• Ricezione
• Trasmissione
• Ground

Ci sono altre linee però non sono richieste

Da un punto di vista elettronico $1$ significa una tensione compresa tra $+3V$ e $+12V$, mentre $0$ significa una tensione compresa tra $-3V$ e $-12V$.

I parametri fondamentali sono:

• baud rate (velocità di trasmissione)
• data bits
• stop bits
• parity bit

Interfaccia IEEE-488 (GPIB)

Note

Anche conosciuta come interfaccia parallela. Ha:

• 8 linee dati, 5 linee di gestione dell’interfaccia e 3 linee di handshake
• codice di trasferimento di ASCII a 7 bit e un bit di parità

Può collegare un massimo di 15 dispositivi con una lunghezza massima di collegamento pari a $20\text{ m}$. Ha una velocità massima di $1\frac{\text{ Mbyte}}{s}$. Ogni dispositivo collegato ha un suo indirizzo GPIB, e può assumere 3 ruoli (assumibili contemporaneamente):

• LISTENER
• TALKER
• CONTROLLER

Interaccia USB

Note

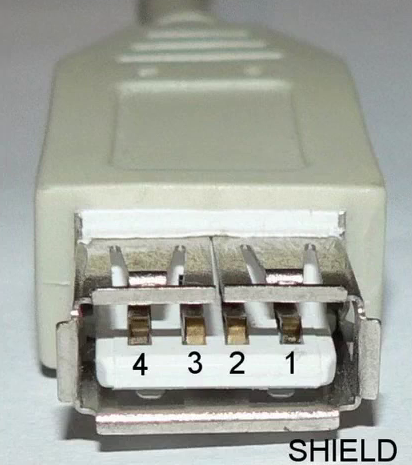

L’interfaccia Universal Serial Bus è uno standard di comunicazione seriale che permette di collegare diverse periferiche. È composto da 4 pin:

1. VBUS: alimentazione ($+5V$)
2. $D^{-}$: ricezione
3. $D^{+}$: trasmissione
4. GND: riferimento di massa

Fino alla versione 2.0 si utilizzava una connessione half duplex, mentre nella 3.0 si usa full duplex. Può operare in diverse modalità:

• Control: operazioni di comando e stato
• Interrupt: latenze garantite, pochi dati trasferiti
• Bulk: latenze non garantite, trasferimento di un grosso pacchetto di dati
• Isosinchronous: trasferimento continuo di dati

Interfaccia USB-C

Note

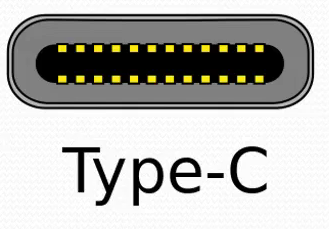

Il connettore USB-C è un evoluzione di USB non retrocompatibile. È nato per un esigenza di mercato e ha 24 pin. Implementa il protocollo thunderbolt.
