Ingegneria del software

Pattern architetturali

2 minuti

Note

I pattern architetturali definiscono metodologie per la creazione di applicazioni e sistemi software. Sono spesso alla base di framework. Permettono di:

  • Separare modello e “view”.
  • Gestire la comunicazione tra i diversi livelli logici di un sistema.

Model-View-Controller

Note

Il pattern Model-View-Controller (MVC) suddivide lo sviluppo in tre componenti:

  • Model: contiene lo stato e la logica applicativa e non ha dipendenze con altri componenti.
  • View: contiene la logica di visualizzazione del Model, può avere un riferimento al Model.
  • Controller: riceve gli input degli utenti inoltrati dalla View, modifica poi Model e View.

Ne esistono diverse variazioni.

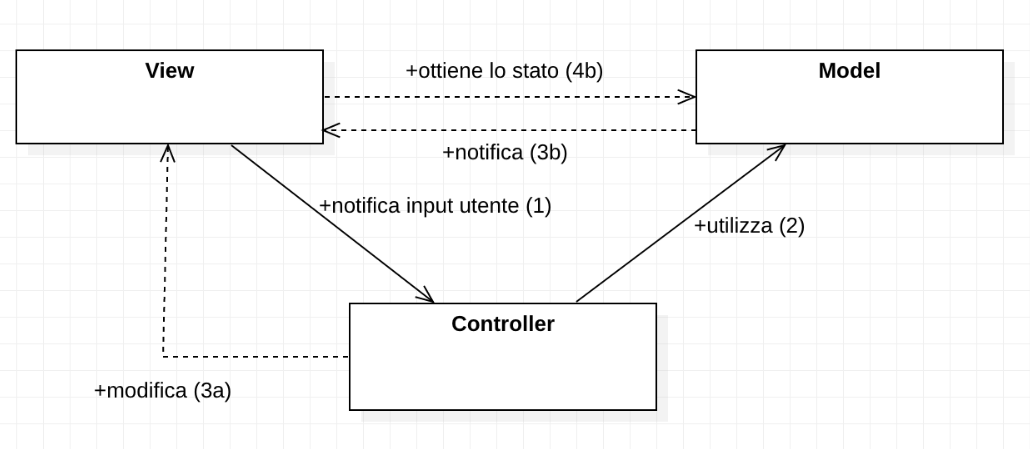

Di seguito un grafico rappresentante la sua struttura: center

class Calculator extends CalculatorObservable {
	float result = 0;
	String expression = "";

	private void compute() {
		// ...
		notifyAll();
	}

	private float power() {
		// ...
	}

	private float factorial() {
		// ...
	}

	public float getResult() {
		return result;
	}
}

class CalculatorController implements onClickListener {
	ComputeButton button;
	Calculator calculator = new Calculator();

	public void setComputeButton(ComputeButton button) {
		this.button = button;
		this.button.addOnClickListener(this);
	}

	public void onClick() {
		calculator.compute();
	}

	// ...
}

class ComputeButton extends Button {
	// Riceve input utente
}

class ResultTextField extends TextField implements CalculatorListener {
	Calculator calc;

	public ResultTextField(Calculator c) {
		calc = c;
		c.addObserver(this);
	}

	public void updateResult() {
		setText(String.valueof(calc.getResult()));
	}
}

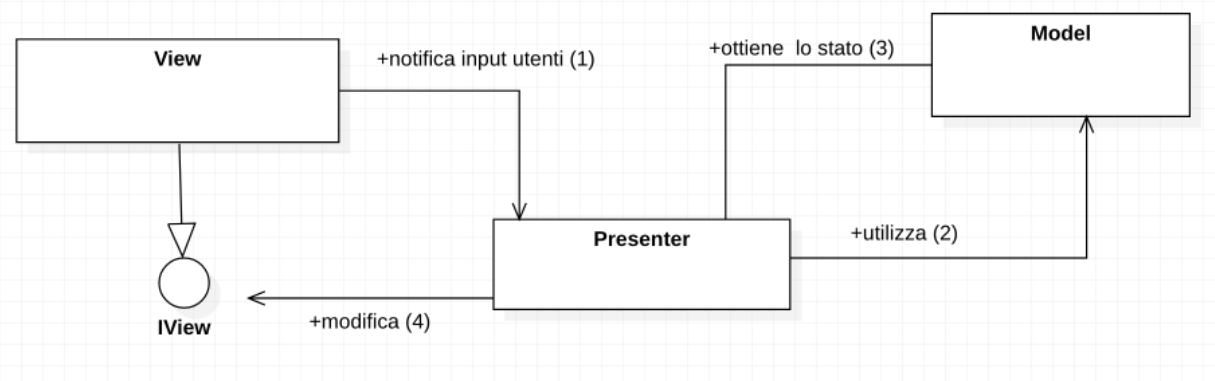

Model-View-Presenter

Model-View-Presenter (MVP) è come la MVC, tuttavia non ha dipendenze sul modello. La comunicazione Controller-View avviene con interfacce:

  • Model: contiene lo stato e la logica applicativa e non ha dipendenze con altri componenti.
  • View: contiene la logica di visualizzazione, propaga gli eventi al Presenter.
  • Presenter: riceve gli input degli utenti inoltrati dalla View, modifica il modello e la View.

center

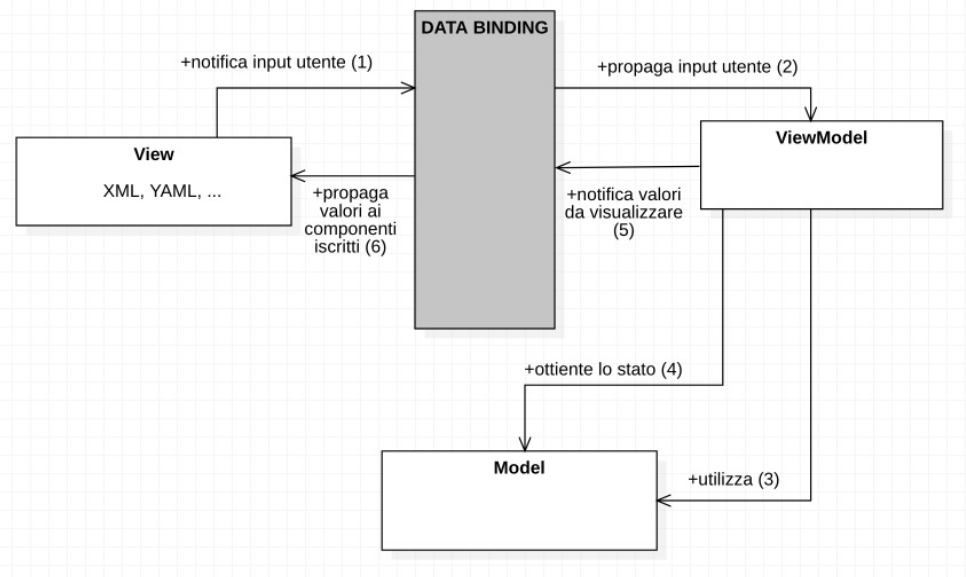

Model-View-ViewModel

Model-View-ViewModel (MVVM), come MVP, riduce ulteriormente le dipendenze tra livelli.

  • Model: contiene lo stato e la logica applicativa e non ha dipendenze con altri componenti.
  • View: non contiene logica, di solito è create con linguaggi dichiarativi.
  • ViewModel: non ha riferimenti alla View né ad interfacce relative. Prepara un insieme di dati (solitamente primitivi) pensati per la visualizzazione (observable), esponendo metodi per reagire agli input degli utenti.

Contiene anche dei data binding, cioè un insieme di componenti dedicati a collegare View e ViewModel (solitamente forniti da un framework). L’utente nella definizione della view può sottoscriversi ad un specifico ViewModel e ai relativi dati.

center
