Collegamenti punto-punto
La prima funzione del livello logico è individuare il significato dei bit scambiati con il livello fisico. Per questo scopo i bit sono raggruppati in trame. Per delimitare le trame si usano:
- delimitatori di trama
- segnalazioni passate dal livello fisico
Delimitazione di trama
Si usano dei flag per trovare l'allineamento di trame, cioè si inserisce una sequenza di bit all'inizio e alla fine di una trama.
Una sequenza conosciuta è HDLC:
Controllo d'errore
A differenza del livello trasporto dove l'obiettivo è il recupero dei segmenti persi, nel livello di linea l'obiettivo è il recupero degli errori di livello fisico. Esiste la ritrasmissione anche nel caso di collegamento broadcast e può servire a recuperare anche le collisioni sul canale.
Multiplazione

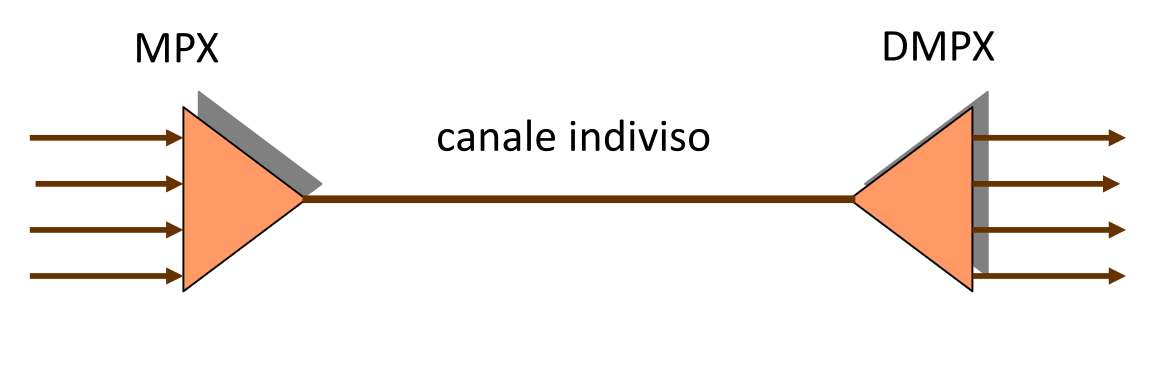

Nei collegamenti punto-punto i protocolli di linea possono essere istanziati su più canali fisici, in alcuni casi il canale viene diviso in più sotto-canali a livello fisico, quest'operazione è detta multiplazione fisica.
La multiplazione a livello fisico consiste nel suddividere la capacità di un canale a velocità costante in sottocanali di velocità costante e inferiore.
La multiplazione si divide in tipologie diverse in base alla caratteristica fisica scelta per la separazione dei canali:
- Divisione di spazio
- Frequency Division Multiplexing (FDM)
- Time Division Multiplexing (TDM)
- Code Division Multiplexing (CDM)
- Wavelength Division Multiplexing (WDM)
Multiplazione FDM

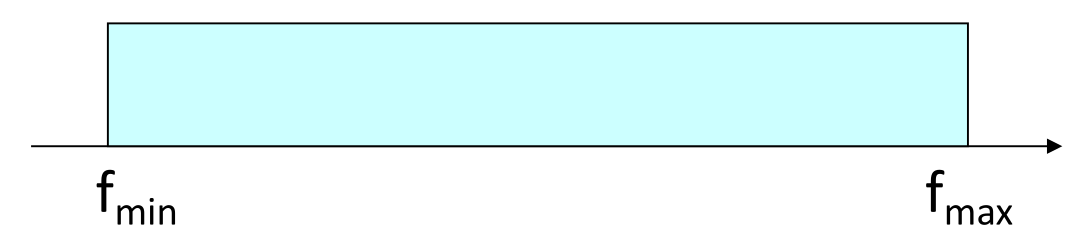

Il mezzo trasmissivo è caratterizzato da una banda di frequenze utilizzabili. La banda complessiva può essere divisa in sotto-bande cui associare il canale.

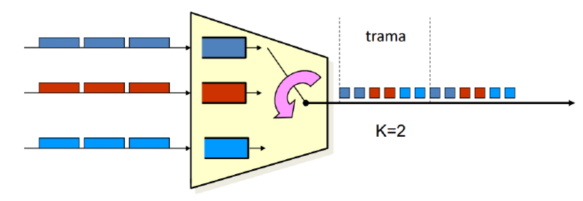

Multiplazione TDM
I bit di
La durata della trama deve eguagliare l'intervallo di tempo in cui sul singolo canale in entrata arrivano i bit in numero pari a quelli trasmessi nella trama.
Definiamo:
Avremo quindi che:
