Amplificatore operazionale ideale

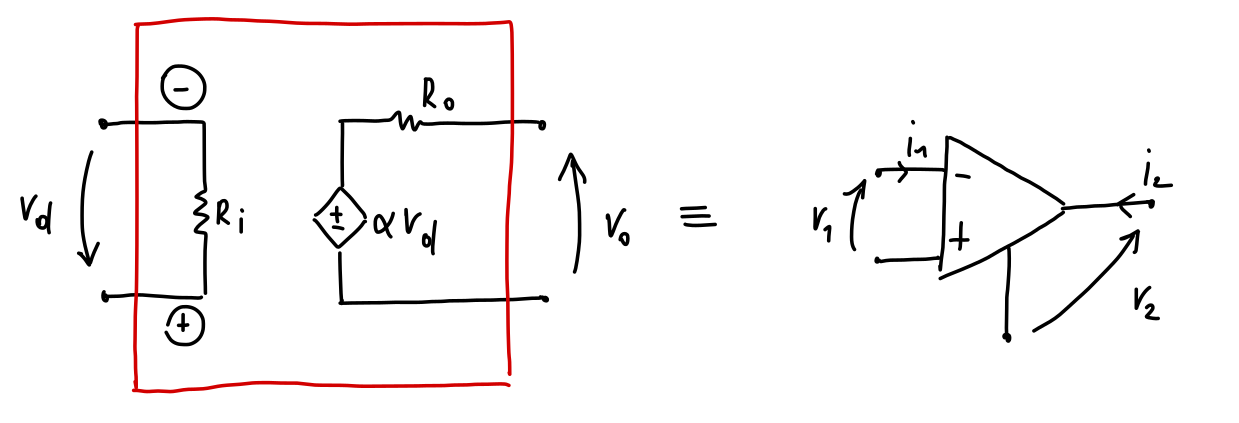

Un amplificatore operazionale ideale (OP. AMP.) è un doppio bipolo usato per amplificare (o saturare) una tensione. Possiamo definire il suo modello come:

Ha equazioni costitutive:

Con guadagno dell'amplificatore.

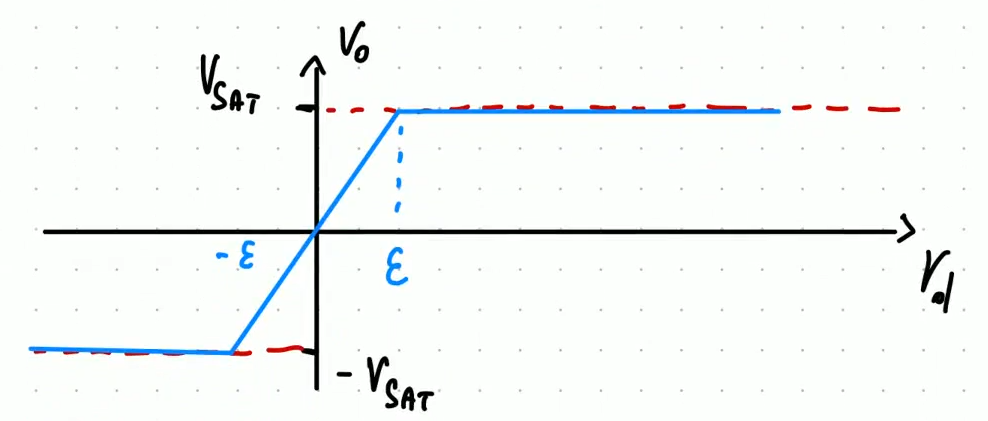

Siccome è difficile mantenere l'OP. AMP. in regione lineare di operazione in anello aperto, introduciamo il concetto di retroazione, cioè l'introduzione di un collegamento in maniera opportuna tra ingresso e uscita, per far si che non dipenda da .

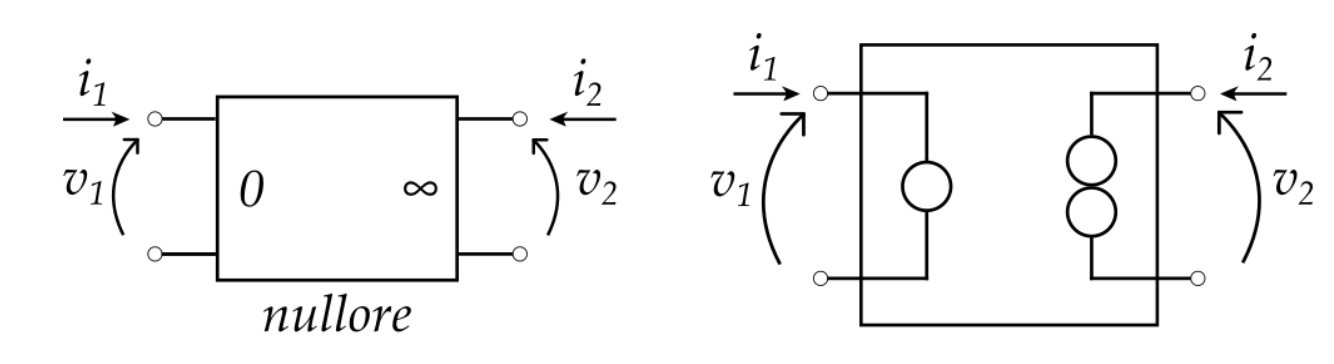

Il nullore è un doppio bipolo che ha su una porta un nullatore e sull'altra un noratore.

Ha come equazioni costitutive quelle nel nullatore: Non ammette basi di definizione canoniche, ma è possibile darne rappresentazione tramite matrice di trasmissione: Riguardo la potenza: Sotto opportune ipotesi, il nullore è un modello accurato dell'amplificatore operazionale:

• L'OP. AMP. sta operando in condizioni di massa virtuale
• La resistenza di ingresso dell'OP. AMP. è infinita ()
