Potenza nei sistemi trifase

Note

Definiamo la potenza istantanea assorbita nei sistemi trifase come: L'espressione della potenza istantanea relativa ad una singola fase è la seguente: Poiché la potenza istantanea complessiva è indipendente dal tempo, la potenza media assorbita per fase per il carico a stella o triangolo è: La potenza attiva e reattiva per fase sono dunque: La potenza complessa assorbita per fase è pari a: E la potenza complessa assorbita dal carico trifase è pari a:

Nel dominio dei fasori si ha che:

Dimostrazione

Consideriamo il calcolo delle potenze di un circuito trifase bilanciato e simmetrico. La potenza istantanea assorbita dal carico trifase, supponendolo collegato a , si scrive nel dominio del tempo a partire dalle tensioni di fase, per le quali assumiamo potenza positiva: Assumendo un impedenza di carico le correnti di fase si possono scrivere come: Quindi si ha che: Dove .

Rifasamento

Note

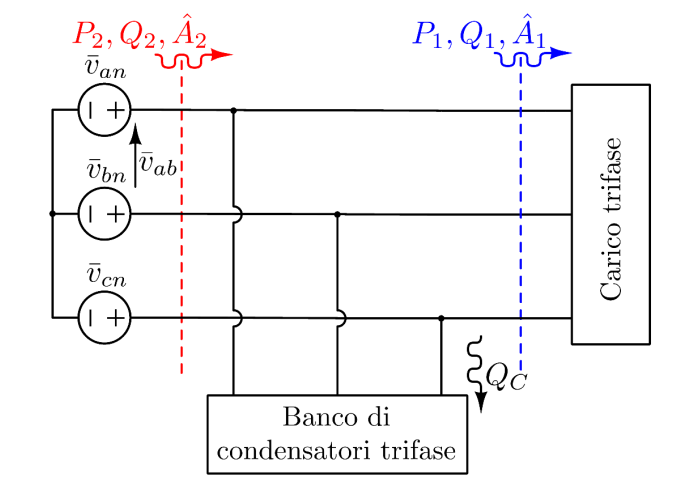

Per effettuare il rifasamento si effettua l'installazione in parallelo al carico di un banco di condensatori, che eroga almeno una parte della potenza reattiva assorbita dal carico.
Pasted image 20250515114320.png
Il rifasamento permette di ridurre la corrente di linea a monte del complesso costituito dal carico e banco di condensatori: Ciò comporta diversi vantaggi, tra cui:

  • La potenza persa delle linee si riduce, diminuiscono quindi gli oneri di trasporto nella bolletta.
  • La caduta di tensione sulle linee si riduce. I carichi domestici operano ad una tensione più vicina alla nominale
  • Cavi di sezione minore
