Connessione in serie di bipoli

Note

Due bipoli sono connessi in serie quando sono gli unici due bipoli che incidono su un dato nodo.

Nel caso in cui entrambi i bipoli ammettano base corrente, la connessione in serie è sempre possibile:

$$\{\begin{array}{l}{V}_1=f(i)\\ V_2=g(i)\end{array}⟹V=V_1+V_2=f(i)+g(i)$$

Nel caso in cui uno dei due bipoli non è definito in base corrente, la connessione in serie è sempre possibile, e il bipolo equivalente è dato dal bipolo non definito su base corrente.

Nel caso in cui nessuno dei due bipoli è definito in base corrente, la connessione in serie non è sempre possibile, e va valutata caso per caso.

Partitore di tensione

Note

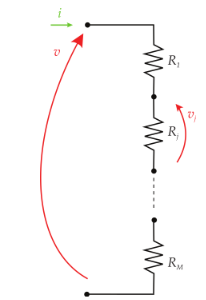

Il partitore di tensione è una regola applicata ai resistori lineari connessi in serie. Si ha che, dati i valori di resistenza $R_j$ e la tensione ai capi $V$:

$$V_j=\frac{R_j}{\sum _{k=1}^M{R}_k}V$$

Nel caso $M=2$:

$$V_1=\frac{R_1}{R_1+R_2}V{V}_2=\frac{R_2}{R_1+R_2}V$$
