Generatori pilotati

Note

Sono generatori di tensione e correnti, pilotati da grandezza come tensione o corrente. Ne vediamo la rappresentazione come tripoli.

Circuito	Nome	Equazioni costitutive	Basi di definizione	Potenza assorbita

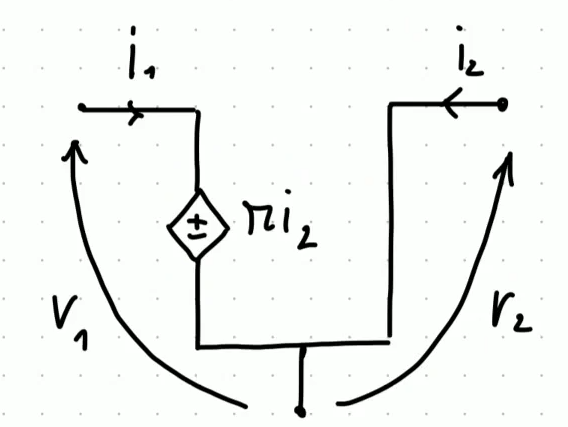

	Generatore di tensione pilotato in corrente (CCVS)

$$\{\begin{array}{l}{V}_1=R{i}_1\\ V_2=0\end{array}$$

 |
 $$
 (i_{1},i_{2})
 $$
    |
    $$
    P_{a}=R_{1}i_{1}i_{2}
    $$
      |

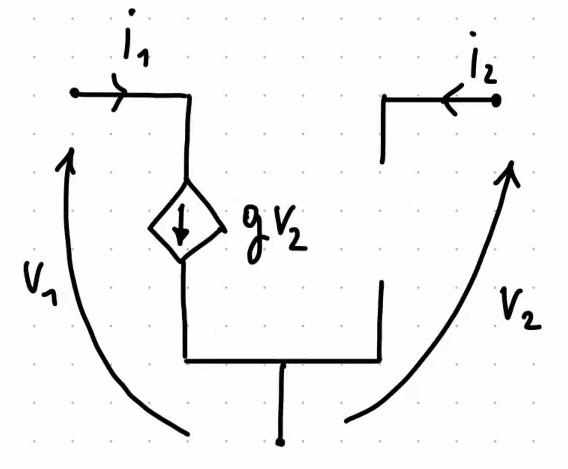

| | Generatore di tensione pilotato in tensione (VCVS) |

$$\{\begin{array}{l}{i}_1=g{V}_2\\ i_2=0\end{array}$$

 |
 $$
 (V_{1},V_{2})
 $$
    |
    $$
    P_{a}=g_{1}V_{1}V_{2}
    $$
      |

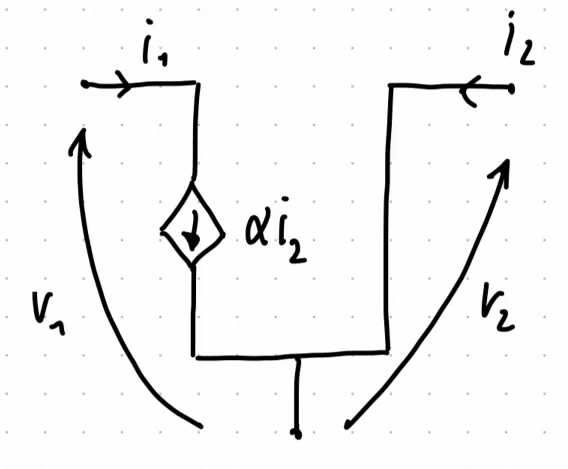

| | Generatore di corrente pilotato in corrente (CCCS) |

$$\{\begin{array}{l}{i}_1=\alpha i_2\\ V_2=0\end{array}$$

|

$$(V_1,i_2)$$

|

$$P_a=\alpha V_1{i}_2$$

   |

|

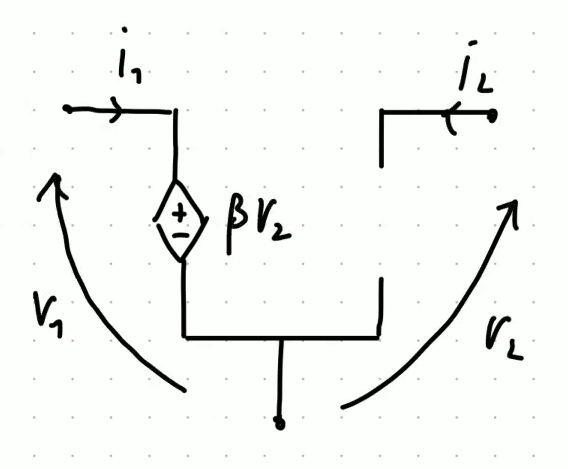

| Generatore di corrente pilotato in tensione (VCCS) |

$$\{\begin{array}{l}{V}_1=\beta V_2\\ i_2=0\end{array}$$

|

$$(i_1,V_2)$$

|

$$P_a=\beta V_2{i}_1$$

    |
