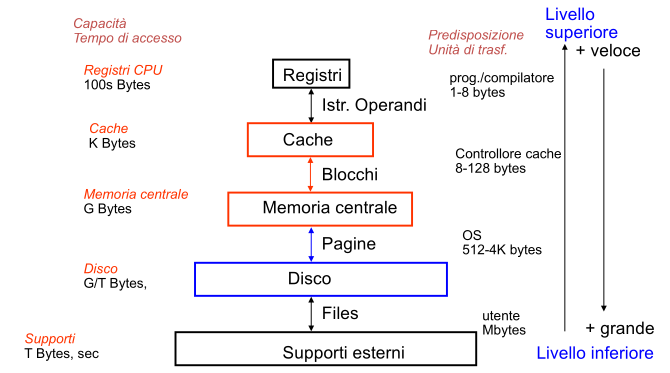

Gerarchia della memoria

La memoria cache è un tipo di memoria molto veloce utilizzata nei computer per ridurre i tempi di accesso ai dati più frequentemente usate. Si trova tipicamente tra la CPU e la memoria centrale e ha lo scopo di memorizzare temporaneamente i dati e le istruzioni che la CPU utilizza più spesso, in modo da poterli recuperare rapidamente senza dover accedere alla RAM ogni volta.

La memoria cache contiene copie di blocchi della memoria centrale, oppure blocchi liberi. Inoltre ad ogni blocchi cache è associato un bit che indica se il blocco significativo è libero.

Il sistema di gestione della cache è in grado di copiare dalla memoria centrale oppure copiare alla memoria centrale.

Definiamo:

• Cache hit: accesso a dati presenti in un blocco di cache.
• Cache miss: accesso fallito in cache, i dati devono essere recuperati nella memoria centrale.
• Hit Rate: numero di accessi a memoria che trovano il dato in cache rispetto al numero totale di accessi.
• Hit Time: tempo per accedere al dato in cache.
• Miss Rate: .
• Miss Penalty: tempo necessario a sostituire un blocco in cache e tempo di accesso al blocco.

L'uso di memoria cache sfrutta il principio di località dei programmi:

• Località spaziale: vengono trasferiti in cache più parole di quante non ne siano direttamente richieste.
• Località temporale: viene sfruttata nella scelta del blocco da sostituire nella gestione di un cache miss.

I metodi di indirizzamento della memoria cache descrivono come scegliere il blocco della cache in cui copiare un blocco di memoria centrale. Le tecniche principali sono:

• Cache a indirizzamento diretto.
• Cache completamente associative.
• Cache set - associative.

Nelle cache a indirizzamento diretto ogni blocco della memoria centrale è caricabile in un solo blocco della cache. Più blocchi di memoria centrale possono essere caricati nello stesso blocco di memoria cache. Si adotta quindi il metodo di mapping: il blocco di indirizzo della memoria centrale è caricabile solo nel blocco di indice:

La struttura degli indirizzi, in questo caso è:

• Se la memoria centrale è di parole, allora si avranno bit di indirizzo.
• Se i blocchi di memoria centrale sono di parole/byte, allora si usano dell'indirizzo per identificare una parola/byte nel blocco.
• Se la memoria cache è di blocchi, allora dell'indirizzo sono designati a identificare un blocco nella cache.

I rimanenti sono i bit di etichetta, utilizzati per identificare il blocco effettivamente caricato in cache.

Ogni posizione della cache quindi include:

• valid bit, che indica se questa posizione contiene o meno dati validi.
• Campo etichetta, che contiene il valore che identifica univocamente l'indirizzo di memoria corrispondente ai dati memorizzati
• Campo dati, che contiene una copia dei dati.

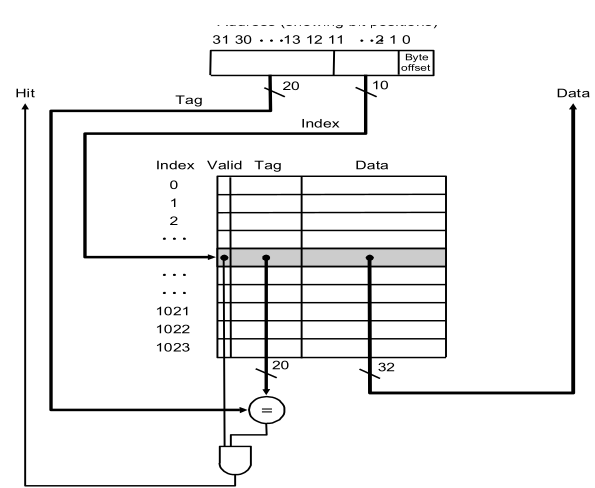

Dato un indirizzo di memoria centrale, l'accesso a cache avviene nel seguente modo:

1. La parte di indirizzo che contiene l'indice del blocco in cache viene usata per selezionare il blocco.
2. Se il blocco è valido, la parte di indirizzo che contiene l'etichetta viene confrontata con l'etichetta del blocco selezionato.
3. Se il confronto è positivo, allora il dato è in cache e la parte di indirizzo che specifica il byte nel blocco viene utilizzata per accedere a byte corretto.

Per gestire i cache miss l'unità di controllo del processore deve mettere in stallo la pipeline per un numero di cicli di clock non definito a priori.

Si ha che il numero totale di bit nella cache a indirizzamento diretto è:

Nelle cache associative un blocco può essere memorizzato in un qualunque blocco della cache, e non esiste una relazione tra indirizzo di memoria del blocco e posizione in cache.

Consideriamo un indirizzo di memoria di con blocchi di cache di : Gli meno significativi dell'indirizzo individuano il byte nel blocco della cache, mentre gli più significativi individuano l'etichetta.

La ricerca di un dato richiede il confronto di tutte le etichette presenti in cache, per aumentare le prestazioni la ricerca avviene in parallelo tramite una memoria associativa.

Nelle cache set - associative i blocchi della cache sono divisi in gruppi, dove ogni gruppo contiene almeno blocchi di cache. La memoria si indirizza per gruppi, e ogni blocco della memoria centrale può essere caricato in un solo gruppo, in uno qualsiasi degli blocchi. Una cache set - associativa in cui un blocco può andare in posizioni viene definita set - associativa a vie.

Ogni blocco della memoria centrale corrisponde ad un unico gruppo della cache, ed il blocco può essere messo in uno qualsiasi degli elementi di questo gruppo.

Un indirizzo di memoria di è suddiviso in campi:

• meno significativi per individuare il byte all'interno della parola.
• per individuare la parola all'interno del blocco.
• per individuare il gruppo, indice del gruppo.
• come etichetta, quale blocco nel gruppo.

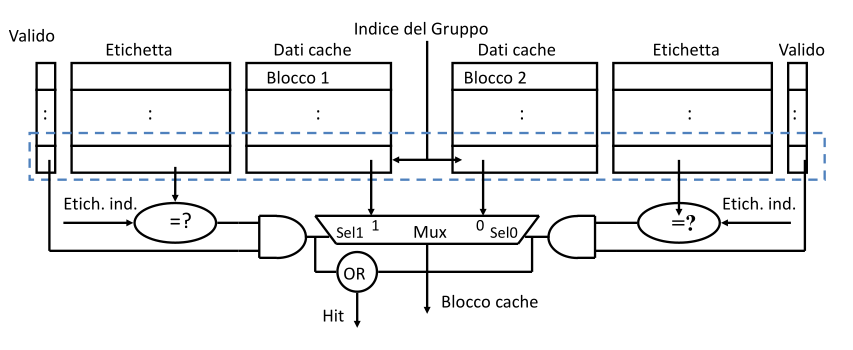

Di seguito un esempio di cache set - associative a due vie.

Esistono due strategie di scrittura di un blocco:

• Write Through: l'informazione viene scritta sia nel blocco del livello superiore, sia nel blocco di livello inferiore della memoria.
• Write Back: l'informazione viene scritta solo nel blocco di livello superiore. Il livello inferiore viene aggiornato solo quando avviene la sostituzione del blocco.
