Istruzioni RISC-V

Note

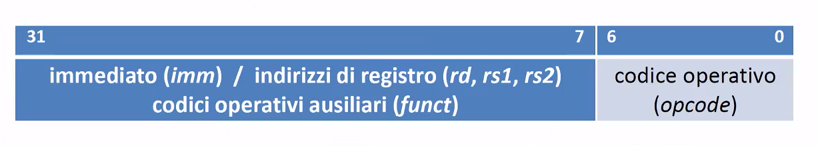

In RISC-V hanno tutte la dimensione di $32\text{ bit}$, e sono caratterizzate da i primi $25\text{ bit}$ di un istruzione usati per indicare i parametri, e i rimanenti $7\text{ bit}$ (quelli meno significativi) usati per indicare il codice operativo dell’istruzione.

Le istruzioni possono referenziare al massimo 3 registri (a $64\text{ bit}$) oppure indicare direttamente un valore numerico.

Riguardo al modello di memoria gli indirizzi sono a $64\text{ bit}$ espressi con indirizzamento a byte, e le istruzioni hanno indirizzi allineati distanti quattro unità.

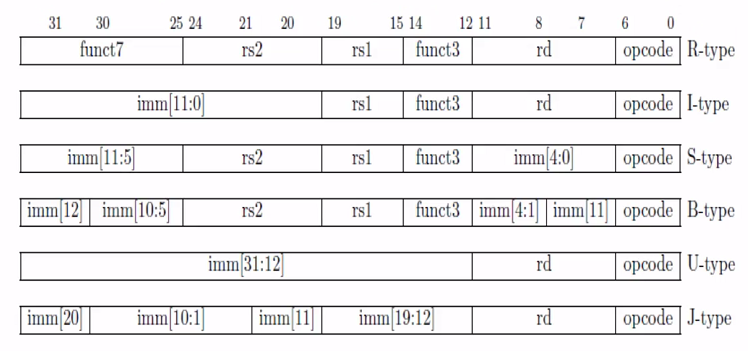

Le istruzioni in RISC-V sono di $6$ tipi:

Formato	Istruzioni	Parametro Immediato	Immediato esteso ($64\text{ bit}$)
R (register)	aritmetico-logiche	n/a	n/a
I (immediate)	di caricamento da memoria (load), aritmetico-logiche con immediati, salto incondizionato, link a registro	$12\text{ bit}$ in CPL2 (Complemento a 2)	estensione segno
S (store)	di memorizzazione in memoria (store)	$12\text{ bit}$ in CPL2	estensione segno
B (branch)	branch condizionale	$12\text{ bit}$ in CPL2, multiplo di $2$	estensione segno
U (load upper integer)	istruzione lui	$12\text{ bit}$ in CPL2	N/A
J (jump & link) (UJ in PH)	salto incondizionato e link	$12\text{ bit}$ in CPL2, multiplo di $2$	estensione segno
Nelle istruzioni di tipo immediato il parametro:

• in load e store è offset rispetto a un registro base per individuare l’indirizzo di memoria riferito al dato
• in branch e jump è rispetto al PC, o un altro registro, per individuare l’indirizzo di memoria dell’istruzione destinazione del salto

Tip

Il campo funct3 e funct7 agisce come estensione del codice operativo per specificare esattamente cosa fa la funzione, in aggiunta a quanto già indicato dal codice operativo

Istruzioni aritmetico-logiche

Note

In RISC-V, un’istruzione aritmetico-logica possiede tre operandi: i due registri contenenti i valori da elaborare (registri sorgente) e il registro contenente il risultato (registro destinazione). L’ordine degli operandi è fisso: prima il registro contenente il risultato dell’operazione e poi due operandi:

OPCODE DEST, SORG1 SORG2

Sintassi	Traduzione	Significato
add rd, rs1, rs2	rd <- rs1 + rs2	add addiziona il contenuto di due registri sorgente rs1 e rs2 e mette nel registro destinazione rd il risultato dell’addizione dei contenuti di rs1 e rs2.
sub rd, rs1, rs2	rd <- rs1 - rs2	sub sottrae il contenuto dei due registri sorgente rs1 (minuendo) e rs2 (sottraendo) e mette nel registro destinazione rd il risultato della sottrazione dei contenuti di rs1.
addi rd, rs1, NUM	rd <- rs1 + NUM	addi addiziona una costante NUM a un registro rs1 e mette nel registro di destinazione rd. La costante deve essere un numero rappresentabile su $12\text{ bit}$ e viene addizionata dopo averla estesa in segno fino a $64\text{ bit}$.
RISC-V non ha un istruzione di sottrazione di costante perché basta usare addi con costante di segno cambiata.

Example

Data la formula:

$$a=(b+c)-(c-f)+g$$

Per eseguire le operazioni di addizione e sottrazione è necessario che le variabili (tipicamente locali) siano nei registri:

• s1 è associato a $b$, s2 a $c$, s3 a $d$, s4 a $f$, s5 a g e il risultato finale viene messo in s3 (riutilizzato)
• t0 e t1 contengono valori temporanei

add t0, s1, s2
sub t1, s3, s4
sub t0, t0, t1
add s3, t0, s5

Istruzioni di trasferimento con la memoria

Note

Questo tipo di istruzioni si occupano di trasferire dati dalla memoria fisica ai registri (load) e viceversa (`store):

OPCODE REG, MEMADDR

Sintassi	Traduzione	Significato
ld rd, NUM(LOC)	rd <- memoria[LOC + NUM]	L’istruzione ld di load trasferisce una copia della parola doppia contenuta in una specifica locazione di memoria (LOC + NUM) (a $64\text{ bit}$) mettendola in un registro della CPU, e lasciando inalterata la parola di memoria. Esistono anche le varianti lw, lh e lb che caricano rispettivamente $32\text{ bit}$, $16\text{ bit}$ e $8\text{ bit}$.
sd rs2, NUM(LOC)	memoria[LOC + NUM] <- rs2	L’istruzione sd di store trasferisce una parola doppia da un registro della CPU (a $64\text{ bit}$) mettendola in una specifica locazione di memoria (LOC + NUM) e sovrascrivendo il contenuto precedente di quella locazione.
li t0 VAL	t0 <- VAL	L’istruzione li carica una costante VAL nel registro t0.
la a0, LABEL	a0 <- LABEL	L’istruzione la carica un indirizzo LABEL in a0 dove LABEL è un etichetta simbolica per indicare il valore dell’indirizzo di memoria di un dato. Vengono caricati i $32\text{ bit}$ meno significativi, mentre i $32$ più significativi sono un a estensione di segno.
.eqv NAME, VAL	#define NAME VAL	La direttiva .eqv associa un valore decimale al simbolo NAME. Non è un istruzione macchina, è solo una dichiarazione di costante.

Durante l’istruzione ld la CPU invia l’indirizzo della locazione desiderata alla memoria e richiede un’operazione di lettura del contenuto della memoria. Poi la memoria effettua la lettura della parola memorizzata all’indirizzo specificato e la invia alla CPU.

Durante l’istruzione sd la CPU invia l’indirizzo della locazione desiderata alla memoria, insieme alla parola che vi deve essere scritta, e richiede un’operazione di scrittura. Poi la memoria effettua la scrittura della parola all’indirizzo specificato.

Funzionamento della memoria

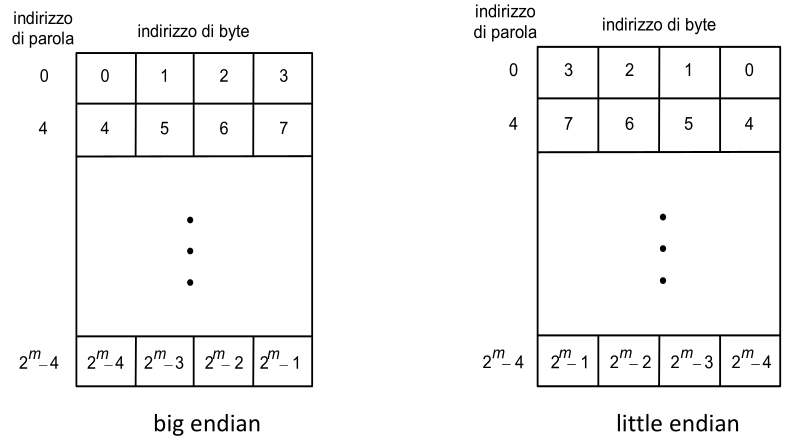

Una parola doppia contiene più byte, per esempio una parola da $32\text{ bit}$ contiene $4\text{ byte}$. I byte di una parola possono essere enumerati da sinistra a destra o viceversa:

• Big Endian, con i byte numerati da sinistra a destra
• Little Endian, con i byte numerati da destra a sinistra

RISC-V usa little endian.

Con parole da $32\text{ bit}$ e indirizzamento della memoria per byte, le parole consecutive sono collocate a indirizzi multipli di $4$.

Istruzione logiche

Istruzione	Significato
and rd, rs1, rs2	and esegue l’and bit a bit tra il contenuto dei due registri rs1 e rs2 e ne memorizza il risultato in rd.
or rd, rs1, rs2	or esegue l’or bit a bit tra il contenuto dei due registri rs1 e rs2 e ne memorizza il risultato in rd.
xor rd, rs1, rs2	xor esegue lo xor bit a bit tra il contenuto dei due registri rs1 e rs2 e ne memorizza il risultato in rd.
not rd, rs1	not esegue il not bit a bit sul contenuto di rs1 e ne memorizza il risultato in rd. È realizzata come xori rf, rs1, -1.
slli rd, rs1, cost12	slli (shift left logical) sposta a sinistra il contenuto di rs1 del numero specificato e introduce bit $0$ a destra.
srli rd, rs1, cost12	srli (shift right logical) sposta a destra il contenuto di rs1 del numero specificato e introduce bit $0$ a sinistra.
srai rd, rs1, cost12	srai (shift right arith) sposta a destra il contenuto di rs1 del numero di bit specificato, ed estende il segno a sinistra.
Esistono anche andi, ori e xori che eseguono rispettivamente and, or e xor bit a bit tra un operando e una costante (la costante viene prolungata da $12\text{ bit}$ a $64\text{ bit}$ tramite l’estensione di segno).

Nelle operazioni di shift si ha che cost12 è una costante intera positiva compresa tra $1$ e $63$. Inoltre esistono anche le versioni sll, srl e sra in cui il terzo argomento è un registro rs2 che specifica il numero di posizioni di scorrimento.

Gestione degli array di int a $64\text{ bit}$

Si ha che la locazione dell’elemento $i$-esimo di un array si troverà in posizione:

$$\text{br}+8\cdot i$$

Dove $\text{br}$ è il registro base e $i$ è l’indice dell’elemento dell’array.

Consideriamo a = A[i] e assumiamo che $i$ sia in s1, l’indirizzo del primo elemento dell’array sia contenuto nel registro s3 e a sia in s2:

slli t1, s1, 3		# t1 contiene i * 8
add t2, t1, s3	# t2 contiene indirizzo di A[i]
ld s2, 0(t2)	   # carico in s2 il valore di A[i]

Se poi volessi caricare A[i+1] basterebbe modificare lo spiazzamento:

ld s2, 8(t2)

Istruzione di salto

Note

Le istruzioni di salto si suddividono in salti condizionati e non condizionati. Nei salti condizionati si ha la forma:

OPCODE SORG1, SORG2, IND_SALTO

Avviene cioè on confronto tra SORG1 e SORG2 e se la condizione viene soddisfatta, allora salta. L’indirizzo di destinazione di salto IND_SALTO è espresso relativamente rispetto al PC. Nelle istruzioni di salto incondizionato il salto viene sempre eseguito.

Istruzione	Traduzione	Significato
beq rs1, rs2, ind_salto	/	Se confrontando rs1 e rs2 essi sono uguali allora si effettua il salto.
bne rs1, rs2, ind_salto	/	Se confrontando rs1 e rs2 essi sono diversi allora si effettua il salto.
blt rs1, rs2, ind_salto	/	Se confrontando rs1 e rs2 si ha che $\text{rs1}<\text{rs2}$ allora si effettua il salto.
bge rs1, rs2, ind_salto	/	Se confrontando rs1 e rs2 si ha che $\text{rs1}\ge \text{rs2}$ allora si effettua il salto.
j spi20	pc <- pc + spi20	Si effettua un salto relativo a pc di spi20.
jr rs1	pc <- rs1	Si effettua un salto impostando pc al valore di rs1.
jal spi20	ra <- pc + 4 pc <- pc + spi20	Si effettua un salto relativo a pc di spi20, salvando l’indirizzo di rientro nel registro ra.
jalr rs1	ra <- pc + 4 pc <- rs1	Si effettua un salto impostando pc al valore di rs1, salvando l’indirizzo di rientro nel registro ra.
ret	pc <- ra	Salto impostando pc al valore di ra.

L’offset di un salto può variare tra $[-2^{11},+2^{11})$.

Etichette

Note

Nelle istruzioni in un linguaggio macchina si usano gli indirizzi, tuttavia per un programmatore non è conveniente, o possible calcolare l’indirizzo numerico di dati e istruzioni. Si usano quindi etichette mnemoniche dette label che si associano a specifici punti del programma, l’assemblatore poi traduce le etichette nei corrispondenti indirizzi.

Per le istruzioni:

LABEL_NAME:	addi x4, x5, 10
  			sub x4, x4, x6
  			...
  	```

  	Mentre per i dati:
  	```
  	.data
  	A:	.zero 8
  	B:	.zero 8
  	C:	.zero 8
  	```

Example

Consideriamo il codice c:

if (i == j)
  f = g + h
  else
  f = g - h

E supponiamo che le variabili f, g, h, i e j siano associate rispettivamente ai registri s0, s1, s2, s3 e s4. Allora una traduzione in RISC-V:

IF:		 bne s3, s4, ELSE
THEN:	   add s0, s1, s2
		j ENDIF
	ELSE:	   sub s0, s1, s2
	ENDIF:	  ...
	```

	Notiamo che le etichette `IF` e `THEN` non servono per saltare, ma aiutano a distinguere le varie parti.

Istruzioni di confronto

Istruzione	Significato
slt s1, s2, s3	L’istruzione slt assegna il valore $1$ a s1 se $\text{s2}<\text{s3}$, altrimenti assegna il valore $0$.
slti s1, s2, NUM	L’istruzione slti assegna il valore $1$ a s2 se $\text{s2}<\text{NUM}$, dove NUM è una costante. Altrimenti assegna il valore $0$.
slt/slti esegue i confronti in aritmetica cno segno, cioè interprentando i valori come CPL2. Se i valori numeri sono degli indirizzi bisogna usare sltu/sltiu.

Example

Consideriamo il codice c:

if (i < j)
  k = i + j
  else
  k = i - j

E supponiamo che le variabili i, j e k siano rispettivamente associate a s0, s1 e s2.

IF:		 slt t0, s0, s1
		beq t0, zero, ELSE
	THEN:	   add s2, s0, s1
		j ENDIF
	ELSE:	   sub s2, s0, s1
	ENDIF:	  ...
	```

Gestione delle costanti

Note

Le istruzioni di tipo I permettono di rappresentare costanti esprimibili su $12\text{ bit}$ in CPL2. Per avere una costante a $32\text{ bit}$ è necessario caricarla nel registro in due passi. Suddividiamo il valore della costante in una da $20\text{ bit}$ e l’altra da $12\text{ bit}$, che sono trattate come due immediati:

• Si usa l’istruzione lui per caricare il primo immediato nei $20\text{ bit}$ più significativi della metà inferiore del registro. E poi azzera i $12\text{ bit}$ meno significativi, ed estende il segno della metà inferiore fino al $64$-esimo bit.
• Una successiva istruzione addi consente di aggiungere tramite il secondo immediati, i $12\text{ bit}$ meno significativi della costante.

Istruzione	Traduzione	Significato
lui rd, cost20	rd <- cost20	Carica parzialmente la costante cost20 nei $20\text{ bit}$ significativi della metà inferiore da $32\text{ bit}$ del registro rd, poi azzera i $12\text{ bit}$ meno significativi di rd, e infine estende in segno la metà inferiore di rd fino al $64$-esimo bit.
auipc rd, spi20	rd <- pc + spi20	Carica parzialmente un indirizzo relativo al pc. Prima somma lo spiazzamento spi20 all’indirizzo dell’istruzione auipc, e poi lo tratta come la costante nell’istruzione lui e lo carica nel registro rd.
Normalmente la costante cost20 è specificata come valore numerico o come costante simbolica dichiarata tramite la direttiva .eqv.

In realtà l’istruzione lui carica nei $20\text{ bit}$ più significativi:

$$\text{immediato\_20bit}[31:12]+\text{immediato\_12bit}[11]$$

Questo perché le espressioni immediate usano CPL2. Inoltre queste espressioni sono usate per semplificare le pseudoistruzioni li e la.

Invocazione del sistema operativo

Note

Ci è fornita un istruzione di chiamata (invocazione) di sistema operativo, che fornisce un insieme di funzioni di servizio. Per richiedere una funzione di servizio bisogna impostare il codice di chiamata nel registro a7, inserire gli argomenti nei registri richiesti, e utilizzare l’istruzione macchina ecall senza argomenti.

Example

Traduciamo il seguente codice c in assembly:

#include <stdio.h>

void main() {
  printf("Hello, World!");
  return;
  }

		.data
	OUT_STRING: .asciz "\nHello, World!\n"
		.text
	MAIN:	   li a7, 4
		la a0, OUT_STRING
		ecall
	EXIT:	   li a7, 93
		li a0, -1
		ecall
	```

Direttive

Direttiva	Significato
.align num	Allinea il dato dichiarato secondo num: $0$ = byte, $1$ = half, $2$ = word, $3$ = dword.
.ascii str	Riserva spazio per la stringa str nel segmento dati, senza terminatore NULL.
.asciiz str	Riserva spazio per la stringa str nel segmento dati, con terminatore NULL.
.byte b1,...	Riserva spazio per i byte elencati e li inizializza con i valori a $8\text{ bit}$.
.data ind	Dichiara il segmento dati con indirizzo iniziale ind (default: 0x0000000010000000).
.dword d1,...	Riserva spazio per parole doppie ($64\text{ bit}$), inizializzate e allineate su multipli di $8$.
.eqv sym, val	Definisce un simbolo sym con valore val (come #define in C, senza allocare memoria). Locale al modulo.
.globl sym	Rende il simbolo sym visibile agli altri moduli oggetto.
.half h1,...	Riserva spazio per mezze parole ($16\text{ bit}$), inizializzate e allineate su indirizzi pari.
.space num	Riserva spazio per num byte non inizializzati. Usata per array, struct o quando mancano valori iniziali.
.text ind	Dichiara il segmento testo (codice) con indirizzo iniziale ind (default: 0x0000000000400000).
.word w1,...	Riserva spazio per parole ($32\text{ bit}$), inizializzate e allineate su multipli di $4$.
.zero num	Come .space, ma inizializza a zero (segmento BSS). Utilizzata da GCC.

Indirizzamento

Note

RISC-V ha quattro modalità di indirizzamento:

• A registro
• Immediato
• Con base e spiazzamento
• Relativo al Program Counter pc.
