Alberi

Note

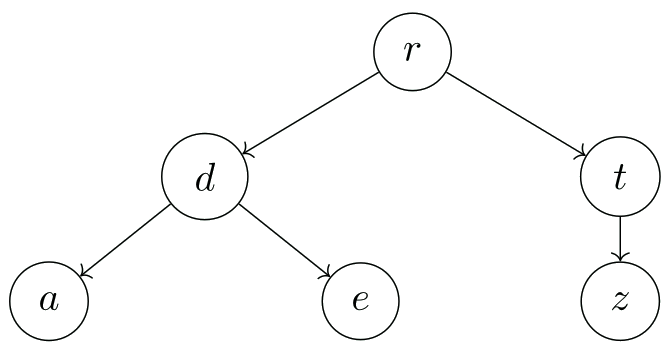

Un albero è una struttura dati versatile costituito da un insieme di nodi e di archi che li collegano. Ogni nodo ha al più un arco entrante, ma un numero arbitrario di archi uscenti. Sono una rappresentazione efficiente per insiemi di dati ordinati.
center

Definiamo la radice come il nodo dell'albero privo di arco entrante, una foglia come un nodo senza archi uscenti, un padre di un nodo il nodo da cui l'arco entrante in ha origine, e figlio di un nodo il nodo in cui uno degli archi uscenti da termina.

Definiamo inoltre il livello come la distanza, in numero di archi, di un nodo dalla radice, e un albero completo, come un albero in cui tutti i livelli hanno tutti i nodi tranne l'ultimo.

Albero binario

Definiamo un albero binario come un albero in cui ogni nodo ha al più due figli.

Dando una sua definizione ricorsiva, un albero è formato da un nodo radice a cui sono collegati due alberi, il sottoalbero destro e quello sinistro. Un albero può essere vuoto. Similmente per quanto fatto per le tabelle hash, indicizzeremo i nodi con una chiave.

Dato un nodo A, A.left è il riferimento al figlio sinistro, A.right al destro, A.p è un riferimento al padre, A.key è la chiave. Inoltre ogni albero A ha un riferimento A.root alla radice.

È possibile utilizzare un vettore per contenere le chiavi. Questo approccio è molto efficiente se l'albero è completo. Si ha che la radice dell'albero è stoccata nella prima posizione del vettore. Dato un nodo contenuto in posizione il suo figlio sinistro è in posizione , il destro in . Inoltre il padre del nodo stoccato in posizione si trova in posizione .

Su di un albero è possibile effettuare operazioni di inserimento, ricerca e cancellazione di nodi. L'operazione caratteristica degli alberi è il cosiddetto attraversamento o visita per enumerare le chiavi contenute.

Vista di alberi binari

Note

La definizione degli algoritmi di visita è ricorsiva, il fattore discriminante tra essere è l'ordine in cui i nodi vengono visitati. Gli algoritmi sono rispettivamente la visita in ordine, anticipata e posticipata, e tutti e tre hanno complessità temporale .

InOrder(T)
	InOrder(T.left)
	Print(T.key)
	InOrder(T.right)

PreOrder(T)
	Print(T.key)
	PreOrder(T.left)
	PreOrder(T.right)

PostOrder(T)
	PostOrder(T.left)
	PostOrder(T.right)
	Print(T.key)

Alberi binari di ricerca

Note

Definiamo un albero binario di ricerca (BST) come un albero binario per cui per ogni nodo x vale:

  • Se y è contenuto nel sottoalbero sinistro di x, allora y.key <= x.key
  • Se y è contenuto nel sottoalbero destro di x, allora y.key >= x.key

Inserimenti e cancellazioni devono preservare questa proprietà. Inoltre una visita in ordine del BST stampa le chiavi in ordine.

Ricerca su BST

Questo algoritmo ha complessità con altezza dell'albero. Nel caso ottimo (albero ben bilanciato) diventa , mentre nel caso pessimo (albero degenere in lista) diventa .

Ricerca(T,x)
	if T=NIL or T.key = x.key
		return T

	if T.key < x.key
		return Ricerca(T.right, x)
	else
		return Ricerca(T.left, x)
Minimo e massimo su BST

L'elemento con chiave minima (o massima) è quello più a sinistra (o destra) del BST. Ciascuno dei due algoritmi ha complessità .

Min(T)
	cur <- T

	while cur.left != NIL
		cur <- cur.left

	return cur

Max(T)
	cur <- T

	while cur.right != NIL
		cur <- cur.right

	return cur
Successore su BST

Il successore di un elemento x è l'elemento y con la più piccola chiave y.key > x.key presente nel BST. Nel cercarlo sono possibili due casi:

  • Il sottoalbero destro di x non è vuoto: il successore è il minimo di quel sottoalbero
  • Il sottoalbero destro di x è vuoto: il successore è il progenitore più prossimo a x per cui x appare nel suo sottoalbero sinistro
Successore(x)
	if x.right != NIL
		return Min(x.right)

	y <- x.p
	while y != NIL and y.right = x
		x <- y
		y <- y.p

	return y
Inserimento su BST

L'inserimento di un nuovo elemento deve rispettare la proprietà fondamentale del BST. Assumendo che il BST non debba contenere duplicati, cerchiamo l'elemento che vogliamo inserire nel BST, e se non lo troviamo lo inserisco al posto del NIL trovato

Inserisci(T,x)
	pre <- NIL
	cur <- T.root

	while cur != NIL
		pre <- cur
		if x.key < cur.key
			cur <- cur.left
		else
			cur <- cur.right

	x.p <- pre

	if pre = NIL
		T.root <- x
	elseif x.key < pre.key
		pre.left <- x
	else
		pre.right <- x
Cancellazione su BST

La strategia di cancellazione di un elemento da un BST dipende dal numero di figli dell'elemento in questione.
Nel primo caso l'elemento non ha figli, ed è sufficiente eliminarlo dall'albero deallocandolo e impostando il puntatore del padre a NIL.
Nel secondo caso l'elemento ha un figlio. In questo caso l'elemento viene sostituito dal figlio nel suo ruolo nell'albero.
Nel terzo casi l'elemento ha due figli. Copiamo quindi il valore del suo successore su di esso ed elimino il successore.

Cancella(T,x)
	if x.left = NIL or x.right = NIL
		da_canc <- x
	else
		da_canc <- Successore(x)

	if da_canc.left != NIL
		sottoa <- da_canc.left
	else
		sottoa <- da_canc.right

	if sottoa != NIL
		sottoa.p <- da_canc.p

	if da_canc.p = NIL
		T.root <- sottoa
	elseif da_canc = da_canc.p.left
		da_canc.p.left <- sottoa
	else
		da_canc.p.right <- sottoa

	if da_canc != x
		x.key <- da_canc.key

	Free(da_canc)

Nel migliore dei casi , mentre nel peggiore . È dimostrabile che l'altezza attesa di un BST è se le chiavi inserite hanno distribuzione uniforme.

Albero bilanciato

Un albero è bilanciato se, per ogni nodo, le altezze dei due sottoalberi differiscono al più di .

Alberi Rosso-Neri

Note

Un albero rosso-nero è un BST i cui nodi sono dotati di un attributo aggiuntivo detto , e soddisfacente le seguenti proprietà:

  • Ogni nodo è rosso o nero
  • La radice è nera
  • Le foglie sono nere
  • I figli di un nodo rosso sono entrambi neri
  • Per ogni nodo dell'albero, tutti i cammini dai suoi discendenti alle foglie contenute nei suoi sottoalberi hanno lo stesso numero di nodi neri.

Chiamiamo, per comodità, altezza nera di un nodo il valore pari al numero di nodi neri, escluso se è il caso, nel percorso che va da alle foglie.

Per convenzione i dati sono mantenuti unicamente nei nodi interni, le foglie sono tutte NIL. Per semplicità, tutte le foglie sono fisicamente rappresentate da un singolo nodo, il cui unico riferimento T.nil è conservato nella struttura dati.
Il padre del nodo radice punta anch'esso a T.nil.

Tutte le operazioni che non vanno a modificare la struttura dell'albero sono identiche ai BST.

È necessario essere in grado di ribilanciare l'albero con modifiche solamente locali.

Proprietà di buon bilanciamento

Un albero RB con nodi ha altezza massima . Di conseguenza le operazioni che restano invariate tra RBT e BST sono .

Dimostrazione

Dimostriamo per induzione che un sottoalbero con radice ha almeno nodi interni.

Per il caso base (altezza ), è una foglia e il sottoalbero contiene almeno: Per il passo, dato entrambi i suoi figli hanno altezza nera o . Dato che l'altezza dei figli è minore di quella di , i loro sottoalberi hanno almeno nodi interni. L'albero radicato in contiene quindi almeno: Si ha che almeno metà dei nodi su un qualunque percorso radice-foglia sono neri. L'altezza nera della radice è almeno , e per quanto detto prima il sottoalbero radicato in essa contiene almeno nodi. Risolvendo per si ha:

Rotazione BST

La rotazione è un operazione locale a due nodi di un BST che cambia il livello a cui sono situati due nodi senza violare le sue proprietà.

LeftRotate(T,x)
	y <- x.right
	x.right <- y.left

	if y.left != T.nil
		y.left.p <- x
	y.p <- x.p

	if x.p = T.nil
		T.root <- y
	else if x = x.p.left
		x.p.left <- y
	else
		x.p.right <- y

	y.left <- x
	x.p <- y

La definizione del metodo RightRotate è analoga.

Inserimento RBT

L'inserimento procede ad inserire il nuovo elemento come se l'albero fosse un semplice BST salvo l'assegnamento del valore dei sottoalberi del nodo T.nil al posto di NIL se viene inserito come una foglia, l'assegnamento del valore del genitore del nodo a T.nil al posto di NIL se il nodo è inserito come radice, e infine colorare il nodo appena inserito di rosso. Definiamo quindi un metodo RiparaRBInserisci(z) che, dato il nodo inserito z, con z.p figlio sinistro (o destro) del nonno di z: ci sono 3 casi a seconda del colore dello "zio" e della posizione di z rispetto a z.p. L'intera riparazione prende al più , e l'inserimento, comprensivo di riparazione è .

RiparaRBInserisci(T,z)
	while z.p.color = red
		if z.p = z.p.p.left
			y <- z.p.p.right
			if y.color = red
				z.p.color <- black
				y.color <- black
				z.p.p.color <- red
				z <- z.p.p
			else
				if z = z.p.right
					z <- z.p
					LeftRotate(z)
				z.p.color <- black
				z.p.p.color <- red
				RightRotate(z.p.p)
		else
			y <- z.p.p.left
			if y.color = red
				z.p.color <- black
				y.color <- black
				z.p.p.color <- red
				z <- z.p.p
			else
				if z = z.p.left
					z <- z.p
					RightRotate(z)
				z.p.color <- black
				z.p.p.color <- red
				LeftRotate(z.p.p)
	T.root.color <- black
Cancellazione RBT

La cancellazione procede a cancellare il nuovo elemento come se l'albero fosse un semplice BST salvo l'uso di T.nil al posto di NIL e l'invocazione di una procedura che ripara eventuali violazioni delle proprietà RB. Nel caso sia eliminato un nodo rosso, non è necessario alcun cambiamento, tuttavia se il nodo eliminato è nero RiparaRBCancella(x), dato il nodo x presente al posto di quello cancellato z ripristina le proprietà. La procedura complessiva di cancellazione da alberi RB è .
